隨著國家能源轉型戰略的穩步推進，風電、水電、核電、太陽能等新能源產業蓬勃發展。太陽能作為新能源典型代表，也是實現能源轉型的關鍵環節之一。其中光伏逆變器號稱太陽能光伏電站的“大腦”，承擔著連接光伏陣列及電網的重要職責。

因此，對于太陽能光伏逆變器運行數據的實時監測、快速傳輸、智能分析也至關重要。這里就可以借助佰馬BMG500系列4G智能網關，實現光對伏逆變器數據的高效采集監測、邊緣計算分析和多中心數據分發，還可面向未來碳交易市場提供準確數據。

實現原理

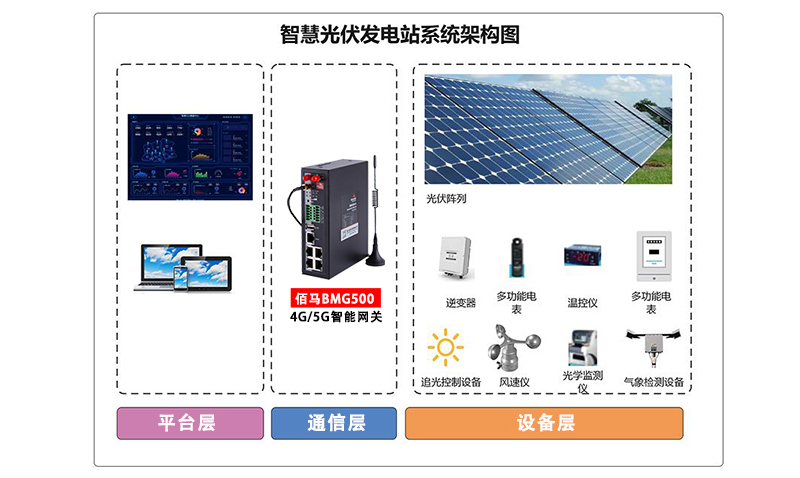

基于BMG500系列4G無線網關采集逆變器數據，通過4G遠程分發光伏電站的各項數據到中心平臺，打造智慧光伏監測物聯網。

所需設備

設備：4G網關、485串口線、電源、4G SIM卡、服務器

軟件：業務數據平臺、網關管理平臺 WIN2012系統

通信協議：modbus rtu、modbus tcp

1、逆變器：JGSGH逆變器最高轉換效率可達 98.8%，多路 MPPT 可實現多個不同朝向屋頂?shù)碾娏ν瑫r(shí)輸入。憑借僅 55 公斤的重量以及優化結構設計操作更加簡捷且更易安裝。

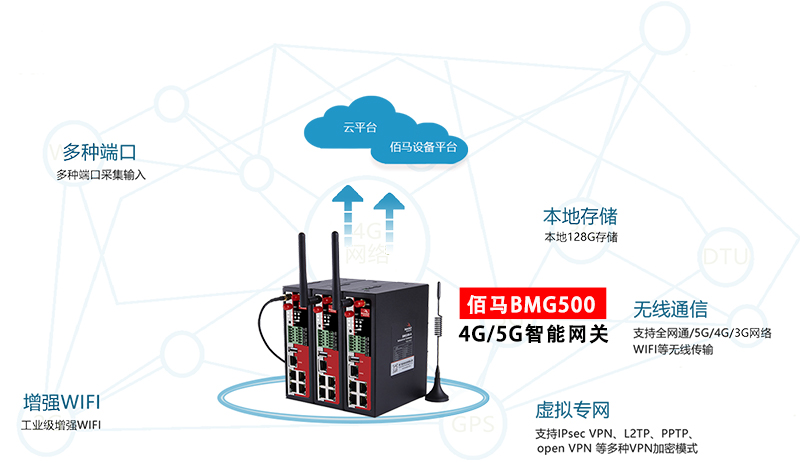

2、BMG500系列4G智能網關：具有接入設備種類多、通信接口形式多、兼容通信協議多等特點。工業通信接口包括： 3路LAN口、1路WLAN口、2路RS232和3路RS485，還支持2路ADC、2路DI、1路CAN口可選、2路繼電器可選。

3、服務器：可配備四核處理器，8G內存  帶寬：5-10M獨享  固定IP   操作系統：WIN2012系統，系統環境： JAVA環境

實施方式

1、通過485串口線連接4G網關的485口和逆變器的485口

2、逆變器通過MODBUS RTU協議進行數據通信，在網關也配置modbus協議的采集規則

3、與底端設備的通信協議配置完成后，根據各個需要傳送數據的服務器的IP地址，繼續配置IP相關參數

4、平臺接獲數據，對數據進行分析和展示。
